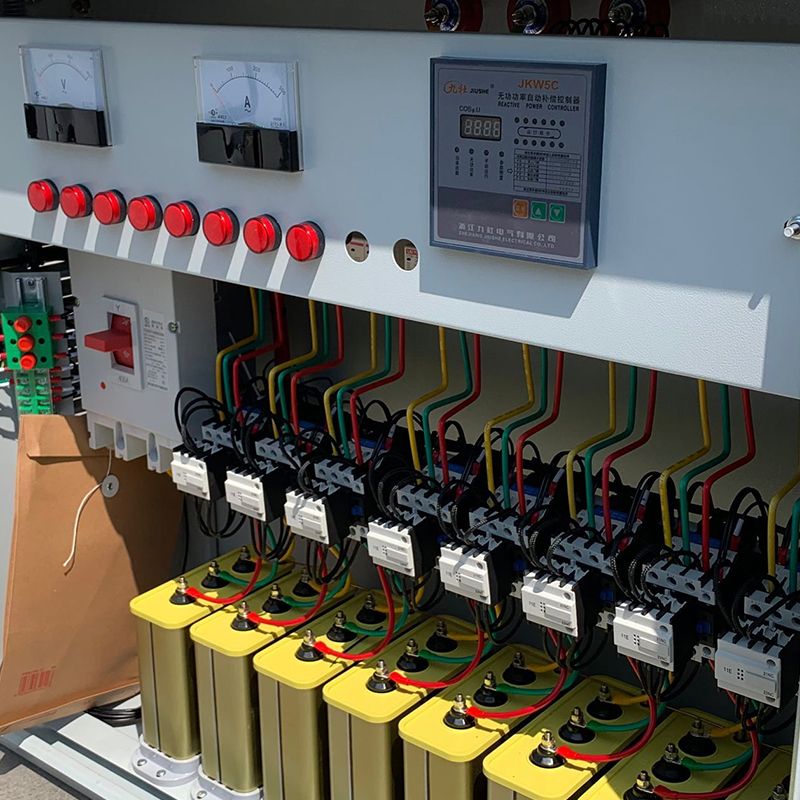

英力无功补偿装置ESP-ATS2.0\400VAC\800KvaESP-ATS2.0400VAC800Kva

高压滤波补偿装置主要作为变电站110KV母线无功补偿兼滤波之用，装置的设计根据系统和谐趣波源特点，利用专用程序进行滤波器优化设计，使无功补偿和滤波效果*佳。该装置安全可靠，配置合理投资较少，可广泛用于电力、冶金、化工、煤矿、轻工、建材等行业中具有相对稳定负荷的功率因数补偿和谐波抑制。

主要技术指标:

1.电压等级:6~110KV;

2.滤波效果满足国标GB/T14549-93的要求;

3.补偿后功率因数提高到0.92以上;

4.额定容量和外形尺寸:均根据用户要求;

技术特点:

1.滤波电容选用全膜或膜纸复合绝缘介质，损耗小、可靠性高;滤波电抗值采用空芯筒式结构，电抗值±7%连续可调;滤波电阻器采用无感编织式电阻器。

2.为了达到*佳滤波效果，根据实测提供的短路容量、电压等级和谐波含量，经过CHP谐波分析程序住址计算，提出*佳补偿方案。

3.滤波装置可配BS系列滤波器自动投切控制器。

1).可按照负荷的无功电流、谐波电流进行调节;

2).可实现快速跟踪;

3).实时显示系统的功率因数;

4).母线电压及保护动作信号;

5).具有通讯功能;

6).具有手动、自动切换功能;

4.滤波装置配FB系列滤波器微机保护，具有较全面的保护功能，并可自动识别故障类型并与控制器相协调。

1).滤波器组过电流保护;

2).滤波器组电流速断保护;

3).三相电流不平衡保护;

4).过电压保护;

5).欠电压保护。
